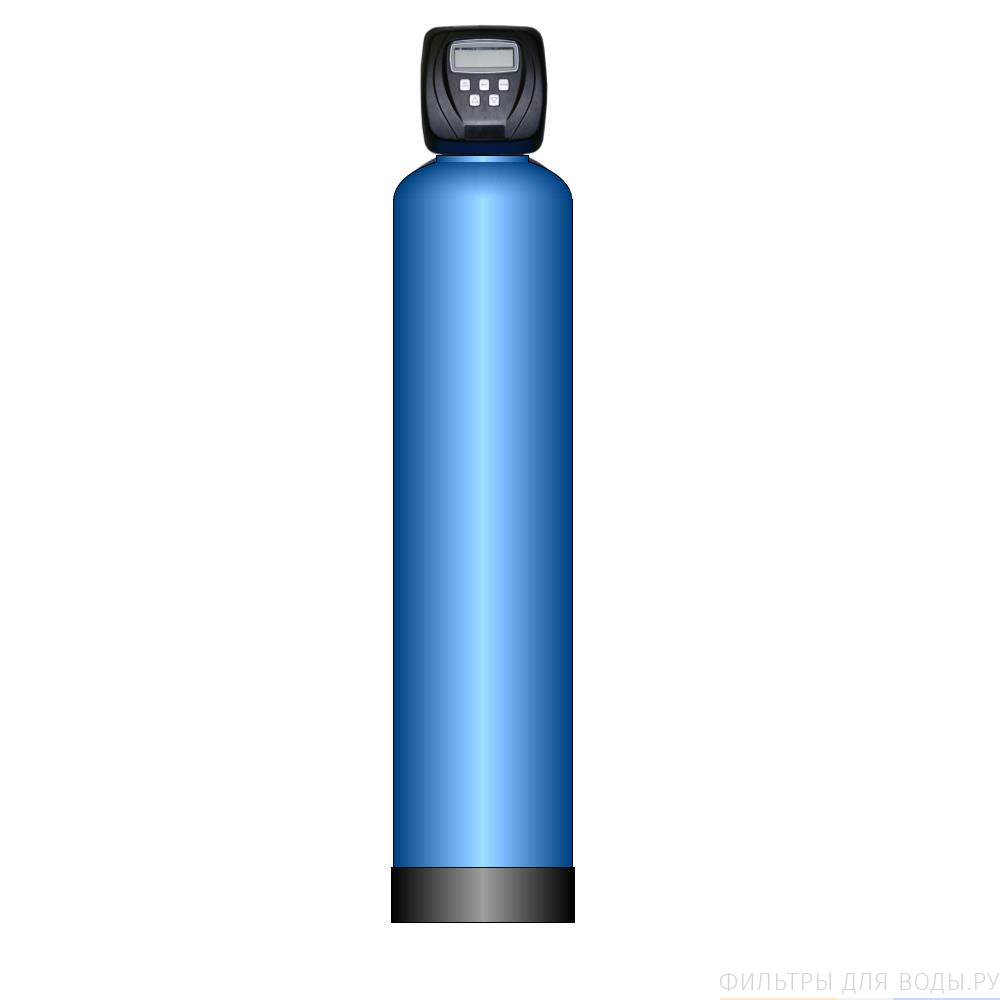

Осветлитель 0844 V1CIBTZ FAG+

Фильтр осветлитель для воды 0844 V1CIBTZ с загрузкой Filter AG+ предназначена для очистки от взвешенных веществ, песка, ржавчины с селективностью 5-10 мкм. Осветлительный фильтр состоит из композитного корпуса, автоматического блока управления с монтажным комплектом, дренажно-распределительной системой и комплектом засыпки.

Принцип работы осветлителя 0844

Назначение управляющего блока V1CIBTZ - периодическая автоматическая регенерация фильтрующего материала внутри корпуса в разных направлениях, дренажно-распределительная система служит для равномерного потока в этих направлениях.

Принцип работы установки фильтрации основан на принципах сорбции взвешенных веществ в слое загрузки. Так, исходная вода через клапан управления поступает на слой фильтрующего материала, в котором фильтруются взвешенные вещества, а чистая проходит через нижнюю часть дренажно-распределительной системы и поднимается в клапан управления, а далее потребителям.

Регенерация фильтра - его промывка осуществляются по таймеру, исходной водой в 2 этапа:

• Обратная промывка - исходная вода через дренажно-распределительную систему поступает под загрузку, ее слой расширяется и из межзернового пространства вымываются загрязнения в канализацию
• Прямая промывка - исходная вода поступает на загрузку сверху, тем самым уплотняя слой загрузки в рабочее состояние и вытесняет неочищенную промывную жидкость, чтобы после окончания регенерации потребителям сразу поступала чистая вода.

Частота промывки и время её начала регулируются и программируются в автоматику в зависимости от анализа воды, объёмов потребления и требований заказчика. Стандартная настройка регенерации для обезжелезивателя имеет время начала 2.00 ночи и промывается 1 раз в 7 дней.

Производительность системы и объем промывных вод указанные в технических характеристиках рассчитаны по формулам, математически точны и объективны для каждой выбранной модели, и не носят маркетингового характера. Если в другой компании Вам заявляют, что характеристики по производительности будут выше, а по объёму промывных вод ниже, то требуйте с поставщика математических расчётов данных параметров.

Комплектация осветлителя 0844:

1. Корпус Canature 0844 2,5-0.
2. Блок управления автоматический Clack V1CIBTZ с монтажный комплектом (блок питания, верхний дистрибьютор, фитинги для подключения, тарировочная шайба).
3. Дренажно-распределительная система Canature.
4. Фильтрующий материал Filter AG+ - 20 литров.
5. Гравий окатанный, мытый фр.4-7 мм - 5 кг.
6. Инструкция по сборке фильтра и настройке клапана.
7. Гарантийный талон.

Характеристики осветлителя:

• Производительность ном/пик, м3/час: 0,4/0,5
• Габариты фильтра, выс/диам, мм: 1450/250
• Объем засыпки в колонне, л: 20
• Все гравия в колонне, кг: 5
• Порты подключения, вх/вых/дрен, '': 1 / 1 / 3/4
• Объем жидкости сбрасываемый в дренаж при регенерации, л: 170
• Длительность промывки, мин: 15

Условия эксплуатации фильтра 0844:

• Рабочее давление, Бар: 2.5 - 8,0
• Рабочая температура, С: 2 - 40
• Влажность воздуха, %: не более 80

Рекомендации к монтажу:

Не допускается попадание солнечного света на поверхность корпуса осветлителя, что можно обеспечить установкой антиконденсатного чехла
