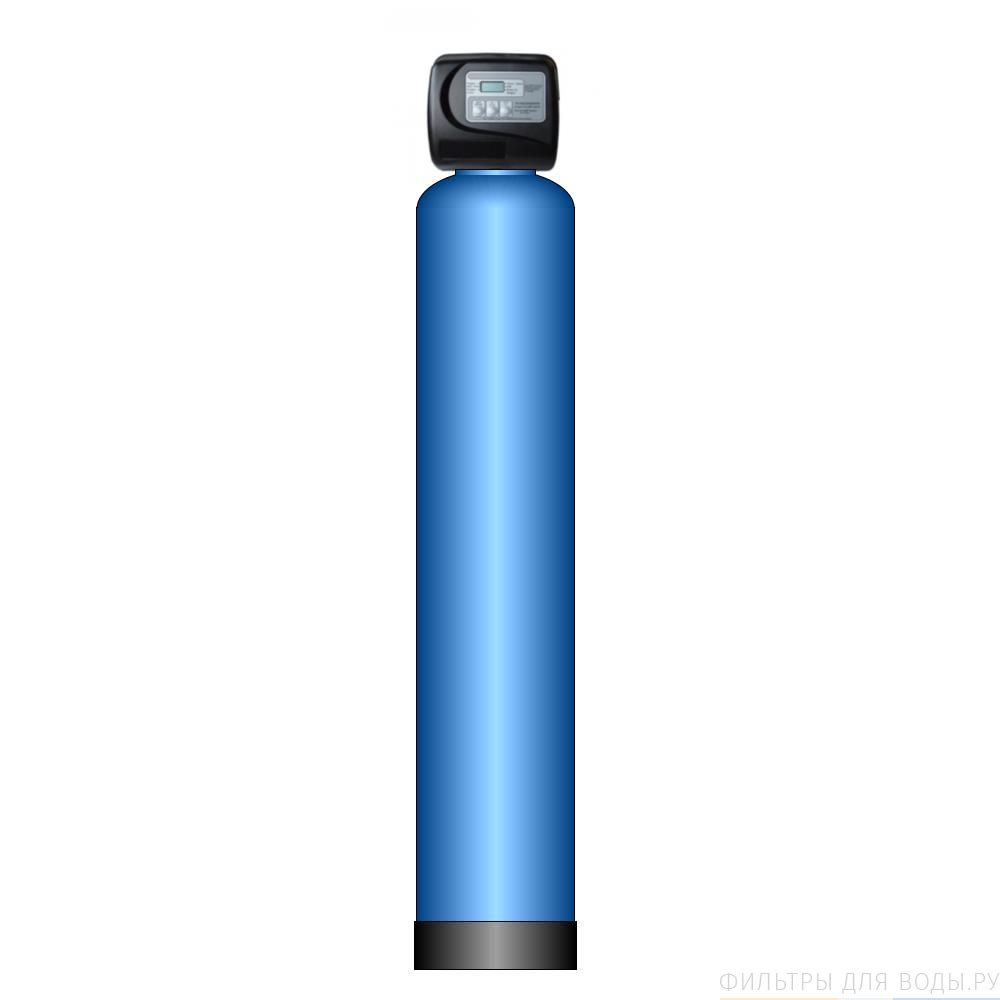

Фильтр обезжелезиватель состоит из композитного корпуса, автоматического клапана управления с монтажным комплектом, дренажно-распределительной системой и комплектом загрузки.
Назначение управляющего клапана - периодическая автоматическая промывка фильтрующего материала внутри корпуса в разных направлениях, дренажно распределительная система служит для обеспечения промывки в этих направлениях.
Принцип работы установки фильтрации основан на принципах каталитического окисления и дальнейшей сорбции железа, марганца в слое загрузки. Так, исходная вода, насыщенная кислородом воздуха, через клапан управления поступает на слой фильтрующего материала, в котором запускаются каталитические процессы, растворенные загрязнения переходят в коллоидную форму и фильтруются в слое загрузки, а чистая вода проходит через нижнюю часть дренажно-распределительной системы и поднимается в клапан управления, а далее потребителям. Для нормальной работы фильтров обезжелезивателей, а именно для запуска каталитических процессов обезжелезивания перед обезжелезивателями монтируют станцию аэрации воды.
Регенерация фильтра - его промывка осуществляются по таймеру, исходной водой в 2 этапа:
- Обратная промывка - исходная вода через дренажно-распределительную систему поступает под загрузку, ее слой расширяется и из межзернового пространства вымываются загрязнения в канализацию
- Прямая промывка - исходная вода поступает на загрузку сверху, тем самым уплотняя слой загрузки в рабочее состояние и вытесняет неочищенную промывную воду, чтобы после окончания регенерации потребителям сразу поступала чистая вода.
Частота промывки и время ее начала регулируются и программируются в автоматику в зависимости от анализа воды, объемов потребления и требований заказчика. Стандартная настройка промывки для обезжелезивателя имеет время начала 2.00 ночи и промывается 1 раз в 7 дней.
Производительность системы и объем промывных вод указанные в технических характеристиках рассчитаны по формулам, математически точны и объективны для каждой выбранной модели фильтра и не носят маркетингового характера. Если в другой компании Вам заявляют, что характеристики по производительности будут выше, а по объему промывных вод ниже, то требуйте с поставщика математических расчетов данных параметров.
Оборудование сертифицировано. На корпуса фильтров гарантия 5 лет, на остальные комплектующие 1 год.Состав системы:
- Корпус фильтра Canature 12х52 2,5-0 (КНР)
- Клапан управления автоматический Clack V1TCBTZ (США)
- Монтажный комплект клапана (блок питания, верхний дистрибьютор, фиттинги для подключения, тарировочная шайба) (США)
- Дренажно-распределительная система Canature (КНР)
- Фильтрующий материал Экоферокс - 28 литров (Россия)
- Фильтрующий материал Суперферокс - 22 литров (Россия)
- Гравий окатанный, мытый фр.4-7 мм - 10 кг (Россия)
- Инструкция по сборке фильтра и настройке клапана.
- Гарантийный талон
Характеристики системы:
- Производительность ном, м3/час: 1,0
- Производительность пик, м3/час: 1,2
- Габариты фильтра, выс/диам, мм: 1650/310
- Объем загрузки в колонне, л: 50
- Все гравия в колонне, кг: 10
- Порты подключения, вх/вых/дрен, '': 1 / 1 / 3/4
- Объем воды сбрасываемый в дренаж при промывке, л: 510
- Длительность промывки, мин: 15
Условия эксплуатации:
- Рабочее давление, Бар: 2.5 - 8,0
- Рабочая температура, С: 2 - 40
- Влажность воздуха, %: не более 80
- рН воды не менее 6,8
- Наличие кислорода воздуха в исходной воде с содержанием не менее 15%
- Отсутствие нефтепродуктов
- Отсутствие сероводорода или его полная отдувка на стадии аэрации
Рекомендации к монтажу:
- Для обеспечения качественной работы каталитической загрузки удаления железа, марганца и сероводорода перед фильтром рекомендуется смонтировать бесшумную или компрессорную аэрационную колонну либо упрощенные устройства ввода окислителя - кислорода воздуха
- Не допускается попадание солнечного света на поверхность корпуса фильтра, что можно обеспечить установкой антиконденсатного чехла
- Загрузка Birm во избежание слеживания должна промываться не менее 1 раза в 7 дней
Бренд: | Canature, Clack Corporation |
Корпус фильтра: | 1252 |
Тип клапана: | Автоматичекский |
Тип промывки: | Таймер |
Производительность, м³/час:: | 1,0 |
Фильтрующий материал: | Экоферокс (Россия), Суперферокс (Россия) |
