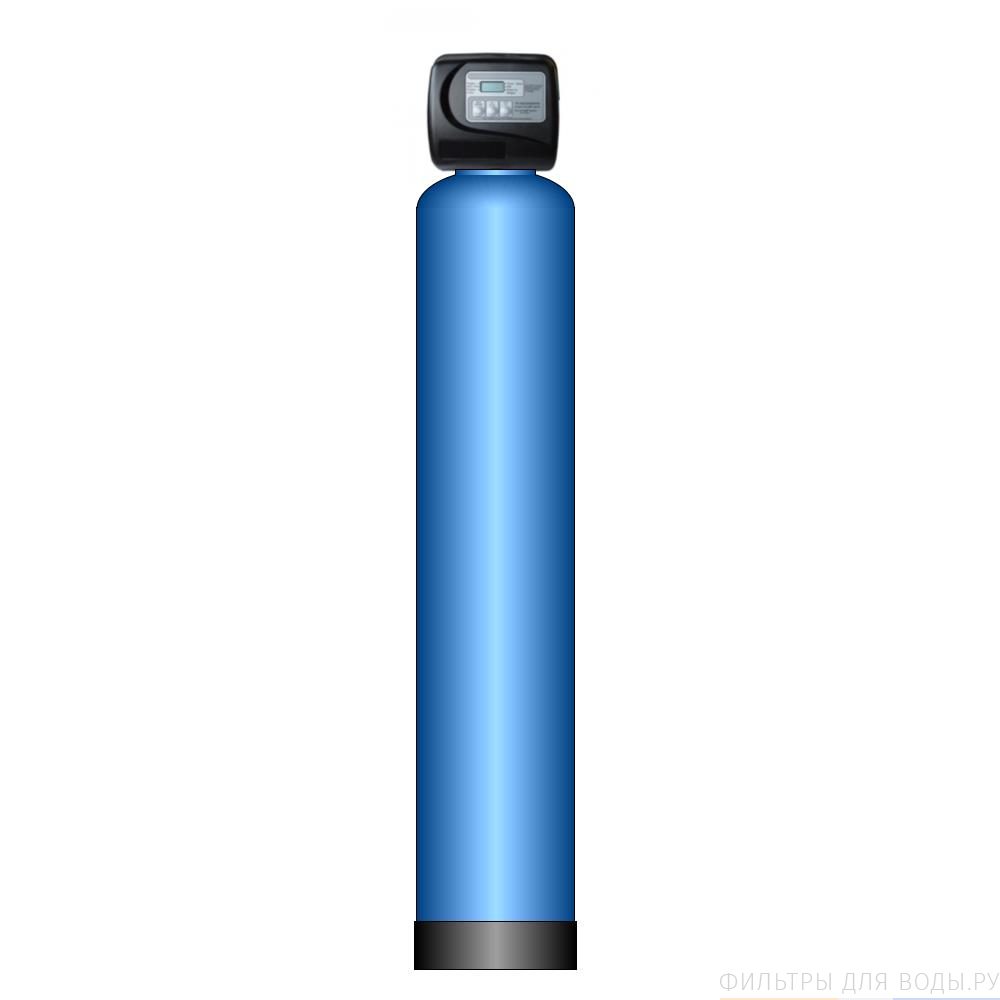

1465-V1TCBTZ-Birm установка обезжелезивания

Установка обезжелезивания 14х65-V1TCBTZ с загрузкой Birm предназначена для очистки от соединений железа, марганца и сероводорода.

Фильтр обезжелезиватель состоит из композитного корпуса, автоматического клапана управления с монтажным комплектом, дренажно-распределительной системой и комплектом загрузки.

Назначение управляющего клапана - периодическая автоматическая промывка фильтрующего материала внутри корпуса в разных направлениях, дренажно-распределительная система служит для обеспечения промывки в этих направлениях.

Принцип работы установки обезжелезивания основан на принципах каталитического окисления и дальнейшей сорбции железа, марганца в слое загрузки. Так, исходная вода, насыщенная кислородом воздуха, через клапан управления поступает на слой фильтрующего материала, в котором запускаются каталитические процессы, растворенные загрязнения переходят в коллоидную форму и фильтруются в слое загрузки, а чистая вода проходит через нижнюю часть дренажно-распределительной системы и поднимается в клапан управления, а далее потребителям. Для нормальной работы обезжелезивателей, а именно для запуска каталитических процессов обезжелезивания перед обезжелезивателями монтируют станцию аэрации.

Регенерация фильтра - его промывка осуществляются по таймеру, исходной водой в 2 этапа:

• Обратная промывка - исходная вода через дренажно-распределительную систему поступает под загрузку, её слой расширяется и из межзернового пространства вымываются загрязнения в канализацию
• Прямая промывка - исходная вода поступает на загрузку сверху, тем самым уплотняя слой загрузки в рабочее состояние и вытесняет неочищенную промывную воду, чтобы после окончания регенерации потребителям сразу поступала чистая вода.

Частота промывки и время её начала регулируются и программируются в автоматику в зависимости от анализа воды, объёмов потребления и требований заказчика. Стандартная настройка промывки для обезжелезивателя имеет время начала 2.00 ночи и промывается 1 раз в 7 дней.

Производительность системы и объем промывных вод указанные в технических характеристиках рассчитаны по формулам, математически точны и объективны для каждой выбранной модели обезжелезивателя и не носят маркетингового характера. Если в другой компании Вам заявляют, что характеристики по производительности будут выше, а по объёму промывных вод ниже, то требуйте с поставщика математических расчётов данных параметров.

Оборудование сертифицировано. На корпуса обезжелезивателя гарантия 5 лет, на остальные комплектующие 1 год.

Состав системы обезжелезивания 14х65-V1TCBTZ:

1. Корпус Canature 14х65 4,0-0 (КНР)
2. Клапан управления автоматический Clack V1TCBTZ (США)
3. Монтажный комплект клапана (блок питания, верхний дистрибьютор, фитинги для подключения, фитинг дренажный 1'', тарировочная шайба) (США)
4. Лучевая дренажно-распределительная система Canature (КНР)
5. Переходник 4,0-2,5 Wawe Cyber (КНР)
6. Фильтрующий материал Birm - 84 литра (США)
7. Гравий окатанный, мытый фр.4-7 мм - 15 кг (Россия)
8. Инструкция по сборке фильтра и настройке клапана.
9. Гарантийный талон

Характеристики системы:

• Производительность ном, м3/час: 1,2
• Производительность пик, м3/час: 1,5
• Габариты фильтра, выс/диам, мм: 1850/390
• Объем загрузки в колонне, л: 84
• Все гравия в колонне, кг: 15
• Порты подключения, вх/вых/дрен, '': 1 / 1 / 1
• Объем воды сбрасываемый в дренаж при промывке, л: 640
• Длительность промывки, мин: 15

Условия эксплуатации:

• Рабочее давление, Бар: 2.5 - 8,0
• Рабочая температура, С: 2 - 40
• Влажность воздуха, %: не более 80
• рН не менее 6,8
• Наличие кислорода воздуха в исходной воде с содержанием не менее 15%
• Отсутствие нефтепродуктов
• Отсутствие сероводорода или его полная отдувка на стадии аэрации

Рекомендации к монтажу:

• Для обеспечения качественной работы каталитической загрузки удаления железа, марганца и сероводорода перед фильтром рекомендуется смонтировать бесшумную или компрессорную аэрационную колонну либо упрощённые устройства ввода окислителя - кислорода воздуха
• Не допускается попадание солнечного света на поверхность корпуса фильтра, что можно обеспечить установкой антиконденсатного чехла
• Загрузка Birm во избежание слёживания должна промываться не менее 1 раза в 7 дней
