ФОК-Окси 1665-V1CIDM-Birm

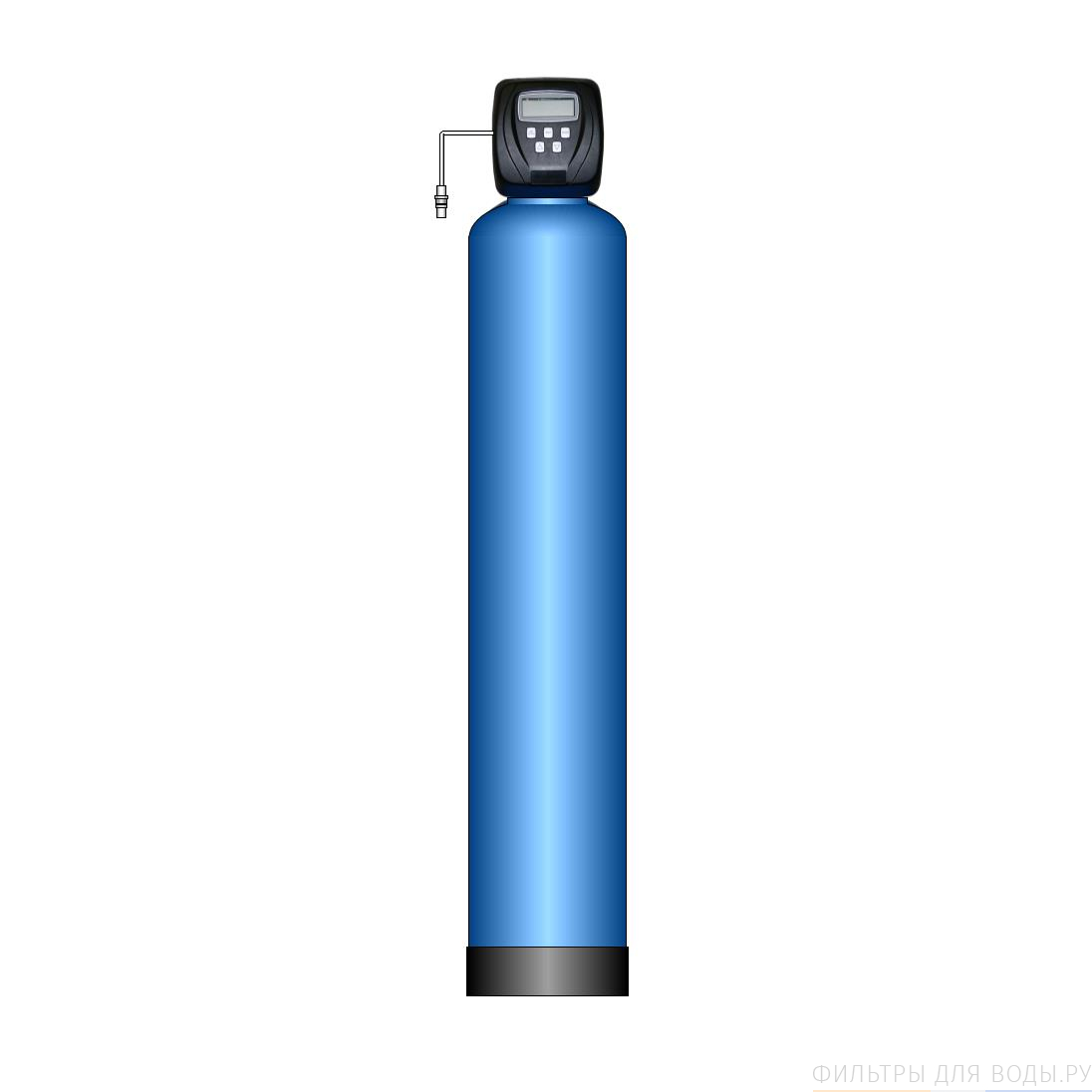

Установка обезжелезивания с воздушной подушкой (оксидайзер) 1665-V1CIDM с загрузкой Birm производительностью 1,3 м3/час предназначена для очистки от соединений железа, марганца и не больших концентраций сероводорода. Фильтр оксидайзер состоит из композитного корпуса, автоматического клапана управления с монтажным комплектом, дренажно-распределительной системой и комплектом загрузки.

Назначение управляющего клапана - периодическая автоматическая промывка фильтрующего материала внутри корпуса в разных направлениях и пополнение воздушной подушки, дренажно-распределительная система служит для обеспечения промывки в этих направлениях.

Принцип работы установки фильтрации основан на принципах каталитического окисления и дальнейшей сорбции железа, марганца в слое загрузки. Так, исходная вода через клапан управления поступает на слой фильтрующего материала изливаясь через воздушный пузырь расположенный в верхней части корпуса фильтра. При наличии минимального содержания кислорода в воздуха в воде запускаются каталитические процессы окисления железа, марганца, растворенные загрязнения переходят в коллоидную форму и фильтруются в слое загрузки, а чистая вода проходит через нижнюю часть дренажно-распределительной системы и поднимается в клапан управления, а далее потребителям.

Регенерация фильтра - его промывка осуществляются по таймеру или объёму очищенной воды, исходной водой в 3 этапа:

• Обратная промывка - исходная вода через дренажно-распределительную систему поступает под загрузку, её слой расширяется и из межзернового пространства вымываются загрязнения в канализацию
• Прямая промывка - исходная вода поступает на загрузку сверху, тем самым уплотняя слой загрузки в рабочее состояние и вытесняет неочищенную промывную воду, чтобы после окончания регенерации потребителям сразу поступала чистая вода.
• Пополнение воздушной подушки, часть воды попадает в эжектирующую камеру, в которой происходит разряжение воздуха и атмосферный воздух с кислородом начинает поступать в корпус фильтра и наполнять воздушный пузырь.

Частота промывки и время её начала регулируются и программируются в автоматику в зависимости от анализа воды, объёмов потребления и требований заказчика. Стандартная настройка промывки для обезжелезивателя имеет время начала 2.00 ночи и промывается 1 раз в 1-3 дня или 1-2 м3 очищенной воды.

Производительность системы и объем промывных вод указанные в технических характеристиках рассчитаны по формулам, математически точны и объективны для каждой выбранной модели фильтра и не носят маркетингового характера. Если в другой компании Вам заявляют, что характеристики по производительности будут выше, а по объёму промывных вод ниже, то требуйте с поставщика математических расчётов данных параметров.

Оборудование сертифицировано. На корпуса фильтров гарантия 5 лет, на остальные комплектующие 1 год.

Состав:

• Корпус фильтра Canature 1665 4,0-0
• Клапан управления автоматический Clack V1CIDM
• Монтажный комплект клапана (блок питания, верхний дистрибьютор, фитинги для подключения, эжектор, фитинг дренажный 1", тарировочная шайба)
• Обратный клапан 3/8 и трубка;
• Лучевая дренажно-распределительная система Canature;
• Переходник 4,0-2,5 Wawe Cyber;
• Фильтрующий материал Birm - 100 литров
• Гравий окатанный, мытый фр.4-7 мм - 20 кг
• Инструкция по сборке фильтра и настройке клапана.
• Гарантийный талон

Рекомендации к монтажу:

• Не допускается попадание солнечного света на поверхность корпуса фильтра, что можно обеспечить установкой антиконденсатного чехла
• Перед системой очистки рекомендуется установка обратного клапана во избежание образования вакуума при обратном токе воды и повреждению корпусов
