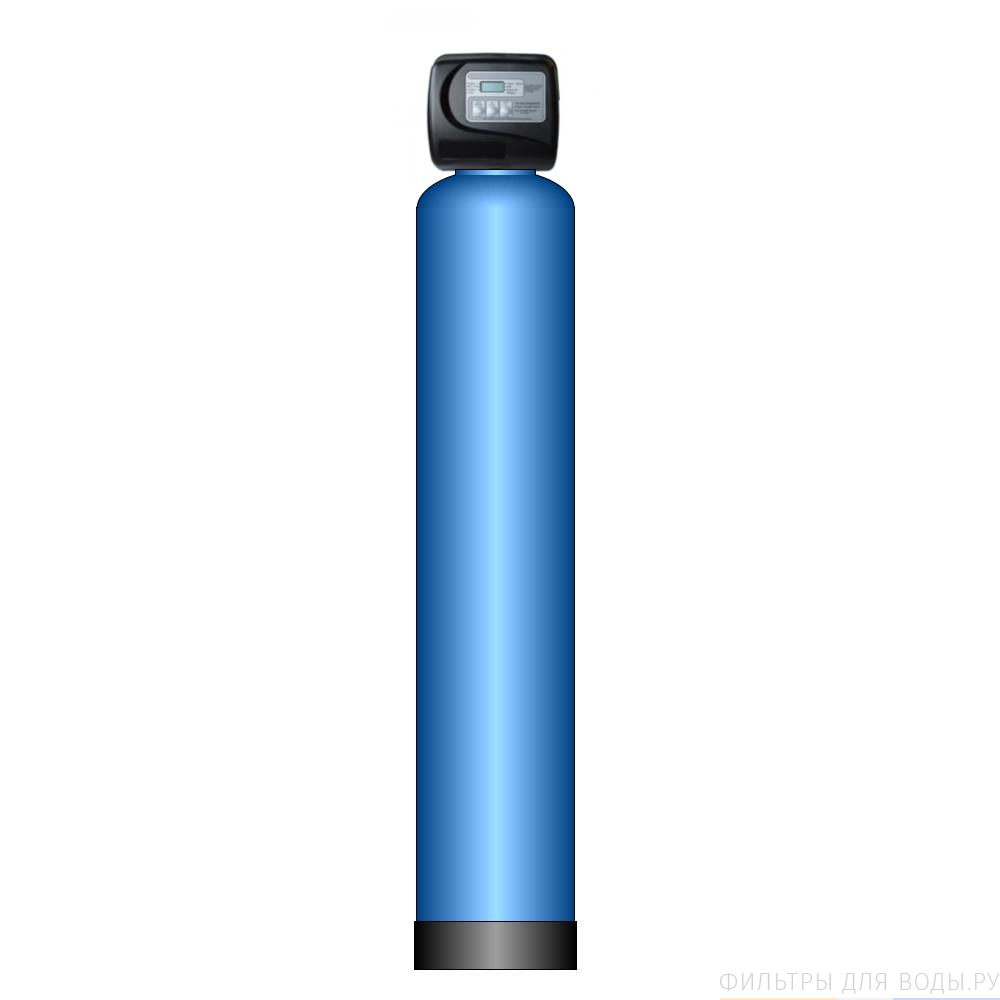

Установка осветления воды 1665-V1TCBTZ-EF

Осветлительный фильтр состоит из композитного корпуса, автоматического клапана управления с монтажным комплектом, дренажно-распределительной системой и комплектом загрузки.

Назначение управляющего клапана - периодическая автоматическая промывка фильтрующего материала внутри корпуса в разных направлениях, дренажно распределительная система служит для обеспечения промывки в этих направлениях.

Принцип работы установки фильтрации основан на принципах сорбции взвешенных веществ в слое загрузки. Так, исходная вода через клапан управления поступает на слой фильтрующего материала, в котором фильтруются взвешенные вещества, а чистая вода проходит через нижнюю часть дренажно-распределительной системы и поднимается в клапан управления, а далее потребителям.

Регенерация фильтра - его промывка осуществляются по таймеру, исходной водой в 2 этапа:

• Обратная промывка - исходная вода через дренажно-распределительную систему поступает под загрузку, ее слой расширяется и из межзернового пространства вымываются загрязнения в канализацию
• Прямая промывка - исходная вода поступает на загрузку сверху, тем самым уплотняя слой загрузки в рабочее состояние и вытесняет неочищенную промывную воду, чтобы после окончания регенерации потребителям сразу поступала чистая вода.

Частота промывки и время ее начала регулируются и программируются в автоматику в зависимости от анализа воды, объемов потребления и требований заказчика. Стандартная настройка промывки для обезжелезивателя имеет время начала 2.00 ночи и промывается 1 раз в 7 дней.

Производительность системы и объем промывных вод указанные в технических характеристиках рассчитаны по формулам, математически точны и объективны для каждой выбранной модели фильтра и не носят маркетингового характера. Если в другой компании Вам заявляют, что характеристики по производительности будут выше, а по объему промывных вод ниже, то требуйте с поставщика математических расчетов данных параметров.

Состав системы:

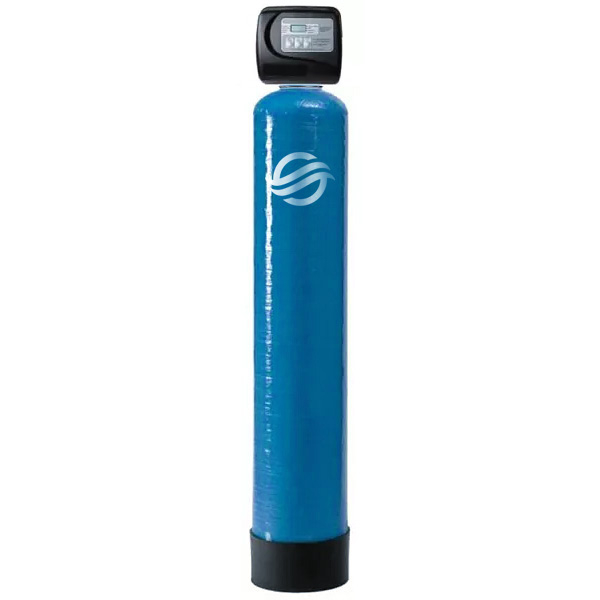

• Корпус фильтра Canature 16х65 4,0-0 (КНР)

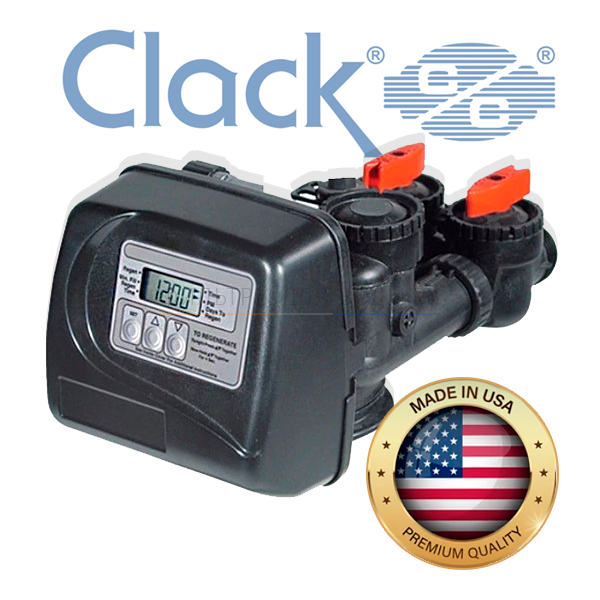

• Клапан управления автоматический Clack V1TCBTZ (США)
• Монтажный комплект клапана (блок питания, верхний дистрибьютор, фиттинги для подключения, тарировочная шайба) (США)
• Лучевая дренажно-распределительная система Canature (КНР)
• Переходник 4,0-2,5 Wawe Cyber (КНР)

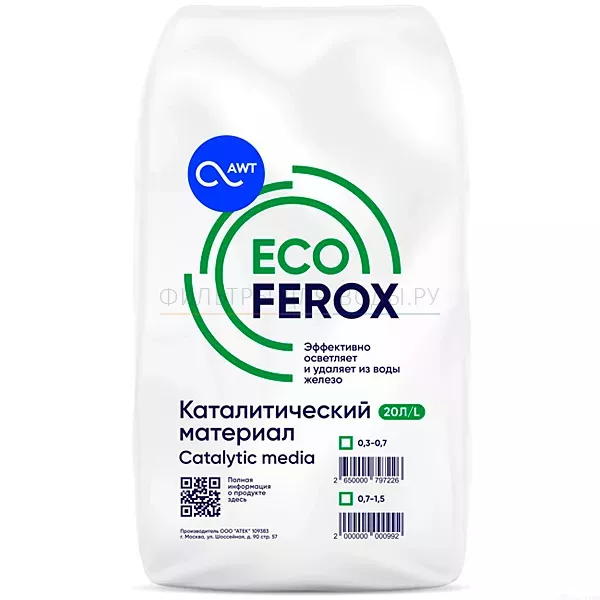

• Фильтрующий материал Экоферокс - 100 литров (Россия)
• Гравий окатанный, мытый фр.4-7 мм - 20 кг (Россия)
• Инструкция по сборке фильтра и настройке клапана.
• Гарантийный талон

Характеристики системы:

• Производительность ном, м3/час: 2,5
• Производительность пик, м3/час: 2,8
• Габариты фильтра, выс/диам, мм: 1850/410
• Объем загрузки в колонне, л: 100
• Все гравия в колонне, кг: 20
• Порты подключения, вх/вых/дрен, '': 1 / 1 / 1
• Объем воды сбрасываемый в дренаж при промывке, л: 770
• Длительность промывки, мин: 15

Условия эксплуатации:

• Рабочее давление, Бар: 2.5 - 8,0
• Рабочая температура, С: 2 - 40
• Влажность воздуха, %: не более 80

Рекомендации к монтажу:

• Не допускается попадание солнечного света на поверхность корпуса фильтра, что можно обеспечить установкой антиконденсатного чехла
