Как устроен клапан управления системы водоподготовки

Клапан управления (или блок управления) - это ключевой элемент системы водоподготовки, который отвечает за автоматизацию процессов фильтрации, регенерации и промывки. Он управляет потоками воды через фильтрующую колонну, обеспечивая эффективную очистку воды и восстановление фильтрующего материала. Рассмотрим устройство, принцип работы и основные типы клапанов управления.

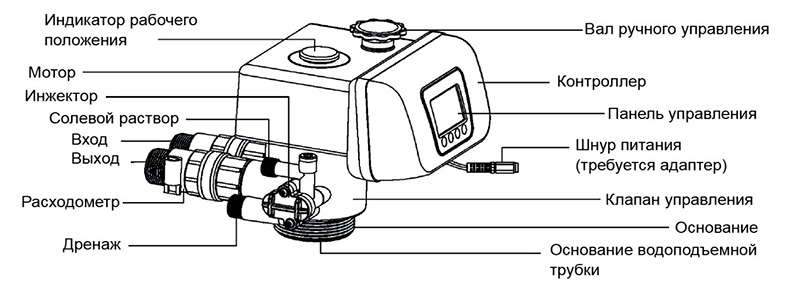

Основные компоненты клапана управления

Клапан управления состоит из нескольких ключевых элементов:

• Корпус клапана - изготовлен из прочного пластика или металла; содержит каналы для распределения потоков воды в разные режимы работы (фильтрация, обратная промывка, регенерация и т.д.).
• Роторный механизм - отвечает за переключение между различными режимами работы; управляет направлением потока воды через фильтрующую колонну.
• Блок управления - может быть механическим, электронным или программируемым; определяет время и частоту запуска процессов регенерации.
• Таймер или счетчик объема - таймер запускает регенерацию через заданные интервалы времени; счетчик объема запускает регенерацию после фильтрации определенного объема воды.
• Датчики давления и расхода (опционально) - контролируют параметры работы системы (например, давление воды).
• Электромагнитные клапаны - управляют подачей воды и реагентов (например, солевого раствора) в систему.

Принцип работы клапана управления

Клапан управления автоматически переключает систему между следующими режимами работы:

• Фильтрация - вода поступает в фильтрующую колонну через входной патрубок; проходит через фильтрующий материал (например, ионообменную смолу или каталитическую загрузку), где происходит очистка; очищенная вода выходит через выходной патрубок.
• Обратная промывка - вода проходит через фильтрующий материал в обратном направлении; удаляет загрязнения, накопившиеся на поверхности фильтрующего материала; грязная вода сливается в канализацию.
• Регенерация - раствор реагента (например, солевой раствор) пропускается через фильтрующий материал; восстанавливает свойства фильтрующего материала (например, восстанавливает способность ионообменной смолы удалять соли жесткости).
• Промывка - чистая вода промывает фильтрующий материал для удаления остатков реагента; после этого система готова к новому циклу фильтрации.

Типы клапанов управления

• Механические клапаны - простые и надежные; управление осуществляется вручную или с помощью механического таймера; подходят для небольших систем с постоянным потреблением воды.
• Электронные клапаны - оснащены цифровым дисплеем и программным управлением; позволяют настраивать время и частоту регенерации; могут быть оснащены счетчиком объема для более точного контроля.
• Программируемые клапаны - обладают расширенными функциями: возможность настройки нескольких режимов работы, интеграция с внешними системами (например, датчиками давления); идеально подходят для сложных систем водоподготовки.

Преимущества клапанов управления

• Автоматизация - полностью автоматический процесс фильтрации и регенерации; минимизирует участие человека.
• Надежность - высококачественные материалы обеспечивают долгий срок службы.
• Гибкость - возможность настройки под конкретные задачи и условия работы.
• Экономичность - оптимизирует расход воды и реагентов.

Недостатки

• Зависимость от электричества - электронные клапаны требуют подключения к сети.
• Сложность обслуживания - программируемые клапаны могут потребовать специальных знаний для настройки и ремонта.
• Ограниченный ресурс - электромагнитные клапаны и другие компоненты могут изнашиваться со временем.

Рекомендации по выбору

1. Определите задачу очистки - для простых систем подойдут механические клапаны; для сложных задач выбирайте электронные или программируемые клапаны.
2. Учитывайте объем потребления - выберите клапан, соответствующий производительности системы.
3. Проверьте совместимость - убедитесь, что клапан подходит для вашего фильтра (диаметр колонны, тип загрузки).
4. Обеспечьте электропитание - убедитесь, что напряжение в сети соответствует требованиям устройства.

Заключение

Клапан управления - это сердце системы водоподготовки, обеспечивающее автоматизацию всех процессов. Его правильный выбор и настройка гарантируют эффективную работу системы, экономию ресурсов и долговечность оборудования. Современные клапаны управления сочетают надежность, удобство и гибкость, что делает их незаменимыми для любых систем водоочистки, от бытовых до промышленных.
