Установка осветления 16х65-V1CIBTZ -FAG+

Установка осветления 16х65-V1CIBTZ -FAG+

Установка осветления 16х65-V1CIBTZ -FAG+

Новинка
56 601 p

Отзывы: 0

Купить в 1 клик

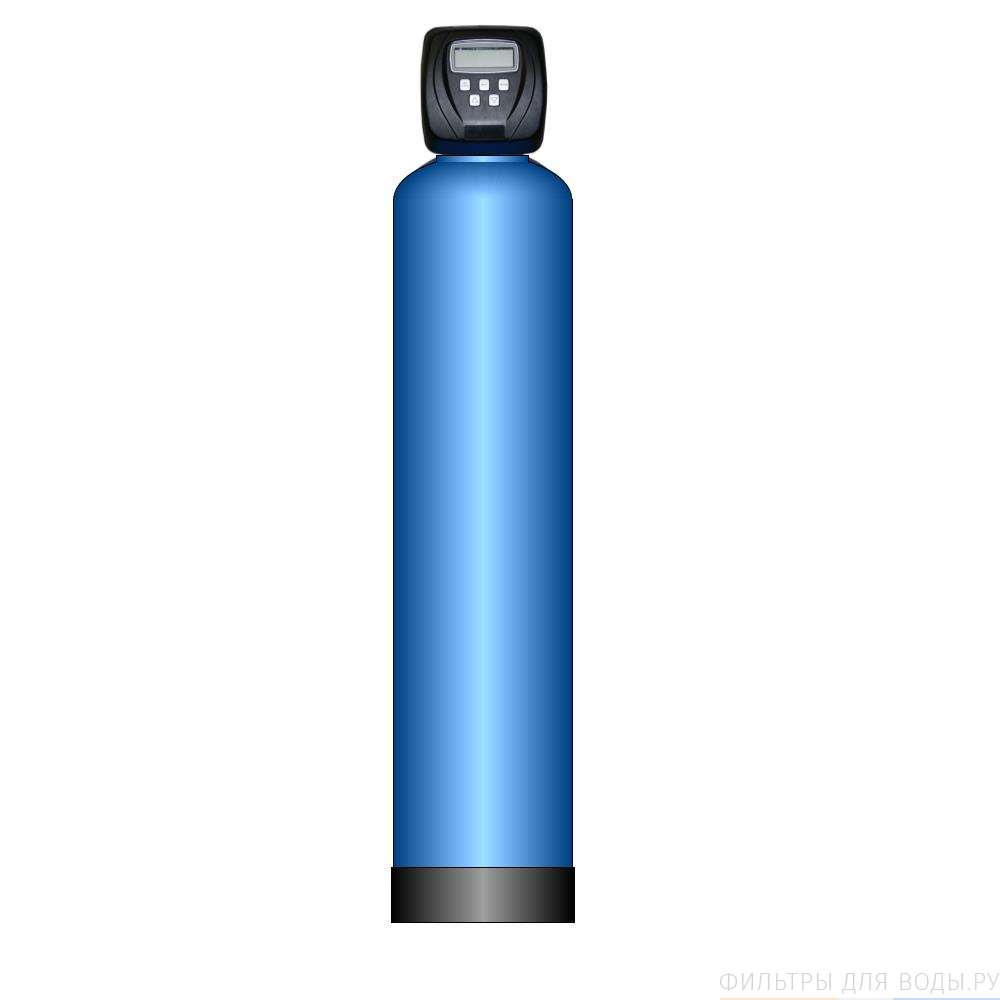

Установка осветления 16х65-V1CIBTZ с загрузкой Filter AG+ предназначена для очистки от взвешенных веществ, песка, ржавчины с селективностью 5-10 мкм.

Осветлительный фильтр состоит из композитного корпуса, автоматического клапана управления с монтажным комплектом, дренажно-распределительной системой и комплектом загрузки.

Назначение управляющего клапана - периодическая автоматическая промывка фильтрующего материала внутри корпуса в разных направлениях, дренажно распределительная система служит для обеспечения промывки в этих направлениях.

Принцип работы установки фильтрации основан на принципах сорбции взвешенных веществ в слое загрузки. Так, исходная вода через клапан управления поступает на слой фильтрующего материала, в котором фильтруются взвешенные вещества, а чистая вода проходит через нижнюю часть дренажно-распределительной системы и поднимается в клапан управления, а далее потребителям.

Регенерация фильтра - его промывка осуществляются по таймеру, исходной водой в 2 этапа:

  • Обратная промывка - исходная вода через дренажно-распределительную систему поступает под загрузку, ее слой расширяется и из межзернового пространства вымываются загрязнения в канализацию
  • Прямая промывка - исходная вода поступает на загрузку сверху, тем самым уплотняя слой загрузки в рабочее состояние и вытесняет неочищенную промывную воду, чтобы после окончания регенерации потребителям сразу поступала чистая вода.

Частота промывки и время ее начала регулируются и программируются в автоматику в зависимости от анализа воды, объемов потребления и требований заказчика. Стандартная настройка промывки для обезжелезивателя имеет время начала 2.00 ночи и промывается 1 раз в 7 дней.

Производительность системы и объем промывных вод указанные в технических характеристиках рассчитаны по формулам, математически точны и объективны для каждой выбранной модели фильтра и не носят маркетингового характера. Если в другой компании Вам заявляют, что характеристики по производительности будут выше, а по объему промывных вод ниже, то требуйте с поставщика математических расчетов данных параметров.

Оборудование сертифицировано. На корпуса фильтров гарантия 5 лет, на остальные комплектующие 1 год.


Состав системы:

  • Корпус фильтра Canature 16х65 4,0-0 (КНР)
  • Клапан управления автоматический Clack V1CIBTZ (США)
  • Монтажный комплект клапана (блок питания, верхний дистрибьютор, фиттинги для подключения, тарировочная шайба) (США)
  • Лучевая дренажно-распределительная система Canature (КНР)
  • Переходник 4,0-2,5 Wawe Cyber (КНР)
  • Фильтрующий материал Filter AG+ - 100 литров (США)
  • Гравий окатанный, мытый фр.4-7 мм - 20 кг (Россия)
  • Инструкция по сборке фильтра и настройке клапана.
  • Гарантийный талон


Характеристики системы:

  • Производительность ном, м3/час: 1,5
  • Производительность пик, м3/час: 1,8
  • Габариты фильтра, выс/диам, мм: 1850/410
  • Объем загрузки в колонне, л: 100
  • Все гравия в колонне, кг: 20
  • Порты подключения, вх/вых/дрен, '': 1 / 1 / 1
  • Объем воды сбрасываемый в дренаж при промывке, л: 640
  • Длительность промывки, мин: 15

Условия эксплуатации:

  • Рабочее давление, Бар: 2.5 - 8,0
  • Рабочая температура, С: 2 - 40
  • Влажность воздуха, %: не более 80

Рекомендации к монтажу:

  • Не допускается попадание солнечного света на поверхность корпуса фильтра, что можно обеспечить установкой антиконденсатного чехла
    Производительность ном, м³/час:: 1,5
    Модель клапана: Clack V1CIBTZ
    Размер корпуса фильтра: 1665
    Тип клапана: Автоматичекский
    Тип промывки: По таймеру
    Тип фильтрующего материала: Filter AG+
